冲孔刀座

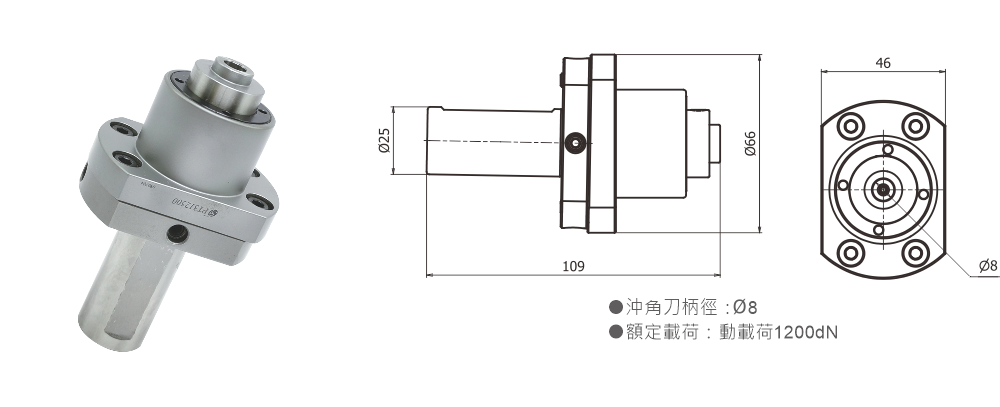

編號	L(柄長mm)	D(柄徑)
PT312500	50	25



尺寸表

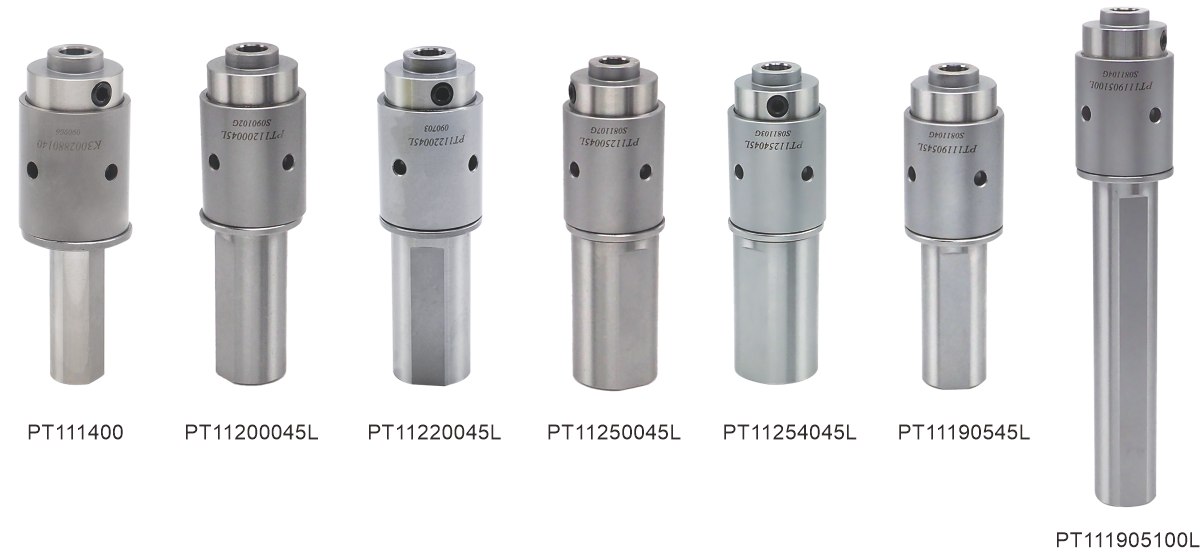

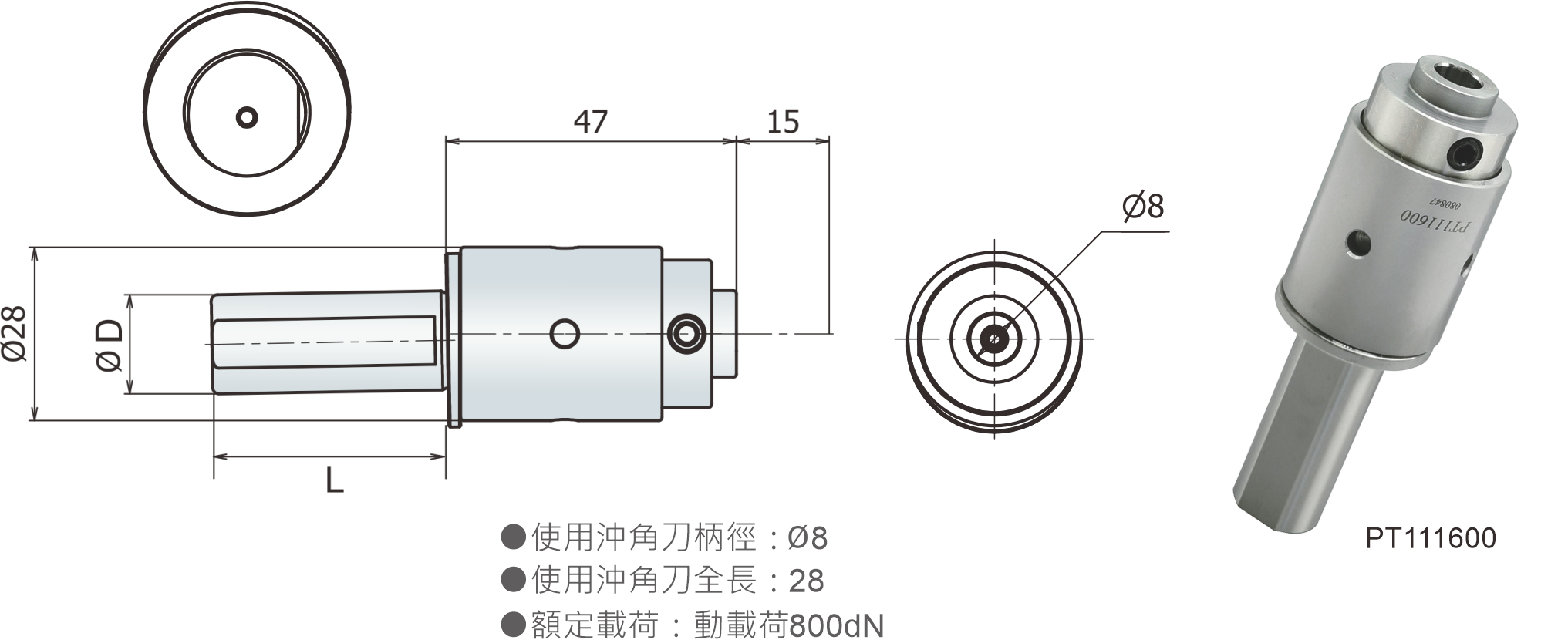

編號	L(柄長mm)	D(柄徑)
PT111400	38	14

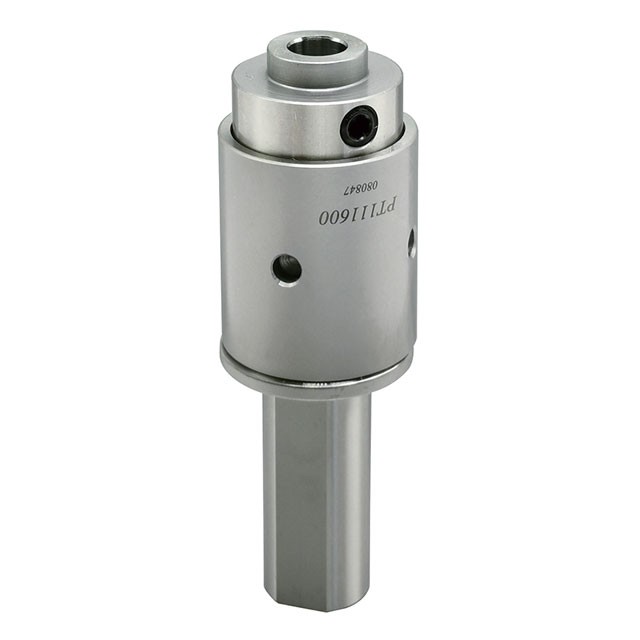

PT111600	38	16
PT11200045L	45	20
PT11220045L	45	22
PT11250045L	45	25
PT11254045L	45	25.4
PT11190545L	45	19.05
PT111905100L	100	19.05

功能：

※使用拉刀夾頭，可在機械上直接完成拉孔的工作，無須再做二次加工，沖孔刀座兼容不同尺寸的沖孔刀，包括內六角沖孔刀，應對不同的製造需求。
※有1度的傾斜角，可減少80%的推力，減低機械的負荷，增加加工精度，應用於內六角沖孔刀的加工中，減少切削過程中的負荷，提高加工精度。
※可適用於正轉或逆轉加工，與六角沖頭相容，使得在固定或拆卸機械、汽車、航空、建築等領域中的零部件時更加方便。
※拉孔加工僅需數秒鐘，非常快速。

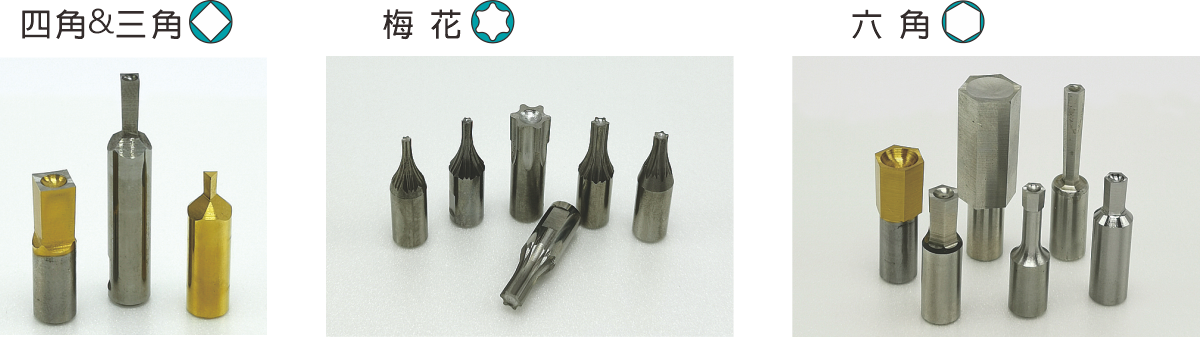

※可加工六角形、四角形，並可加工內孔或外形。 不論您需要加工什麼形狀和尺寸的孔洞，都可以快速高效地完成。







沖角器2880使用方法：



一、CNC自動車床加工
1、主軸停止以每分鐘進給模式G98(F：4~5M/min)使沖角刀接觸工件面。
2、主軸旋轉以每轉進給模式(G99)開始沖角工作。
3、沖角工作時，主軸轉數900~1000RPM，進給0.03mm/轉。
4、退刀進給0.06~0.08mm/轉，至沖角刀離開工件。
二、備註：
1、沖角刀總長28mm。
2、沖角深度：最深為對邊尺寸乘1.5倍。
3、各廠牌控制器每分鐘進給及每轉進給G碼指令或有不同，請看機械操作手冊為準。
三、桌上車床加工
1、主軸停止，將沖角刀壓至接觸工件面。
2、旋轉主軸，施以沖角刀適當力量做沖角工作。
3、退刀時以進刀兩倍數退刀。

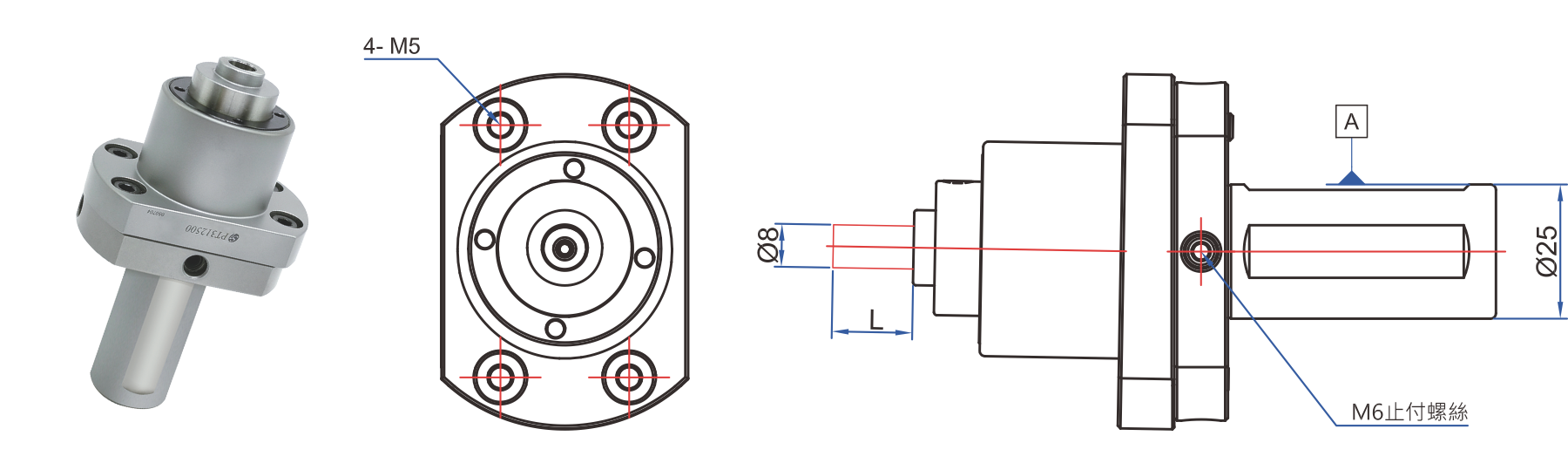

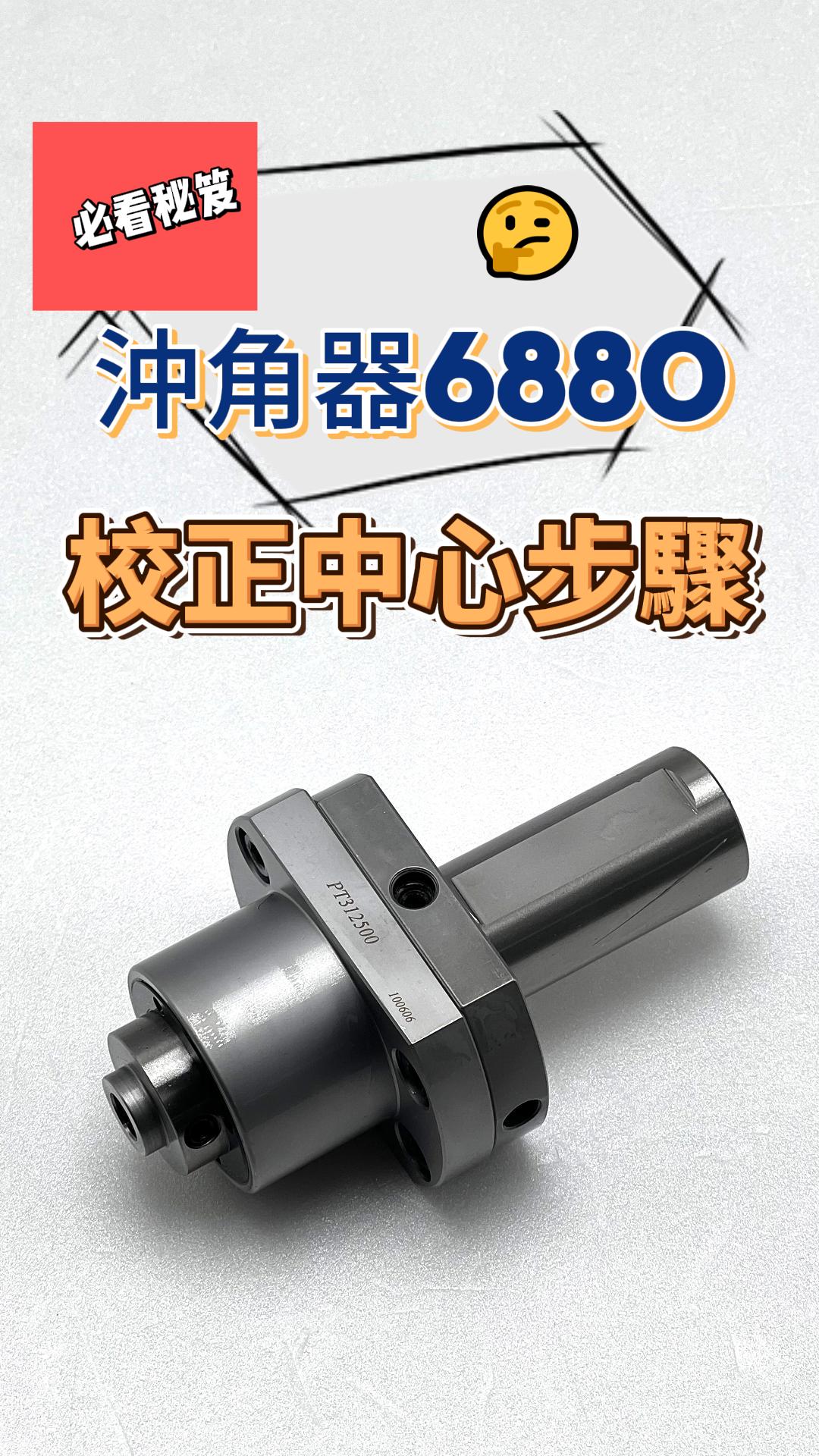

沖角器6880校正中心步驟：

1.Ø8孔內深度13MM。如果希望Ｌ衝程距離為15MM，則在圓棒28MM處做記號線。(例：衝程距離L為27MM，記號線位置為40MM)
2.將做好記號線圓棒壓入沖角器底部後鎖緊。
3.將沖角器裝設在中心校正儀(或車床上)，用千分錶校正外徑Ø25心軸基準A處讓偏擺度落在0.01mm以內。
4.鬆開端面四支M5螺絲後再將螺絲重新含緊，而緊度建議鎖至手指無法輕易推動即可。
5.將千分錶探針接觸在記號線上，調整側邊四支M6止付螺絲以微調沖頭，並轉動中心校正儀讓偏擺度落在0.02mm以內。
6.鎖緊端面四支M5螺絲。再次以千分錶檢查記號線偏擺度，如超出公差，重複動作4.5.6一次。
