開閉爪
特徵說明 : STAR、野村、津上、星辰、程泰系列
適用廠牌 : 支撐座活動套/開閉爪
- 開閉爪

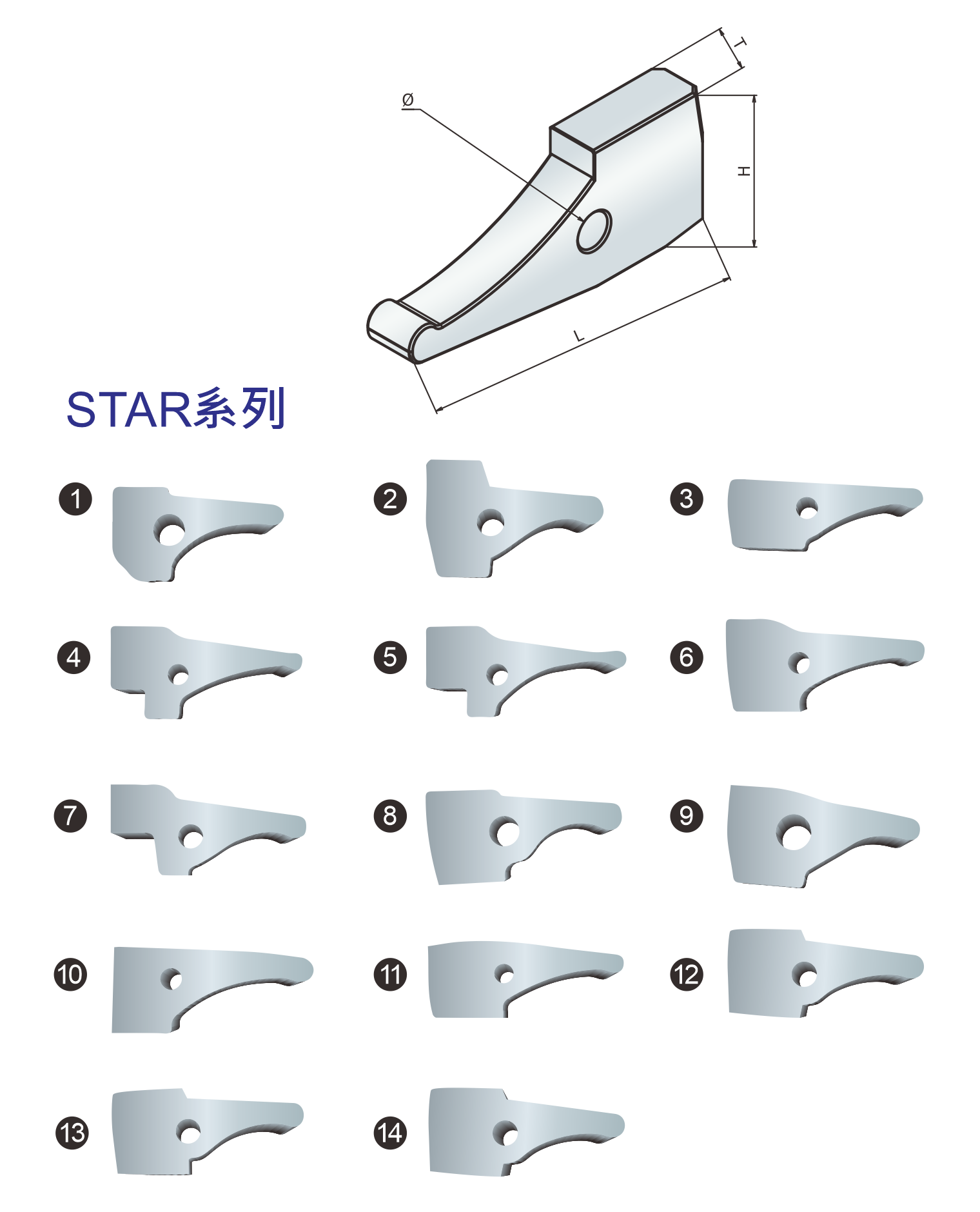

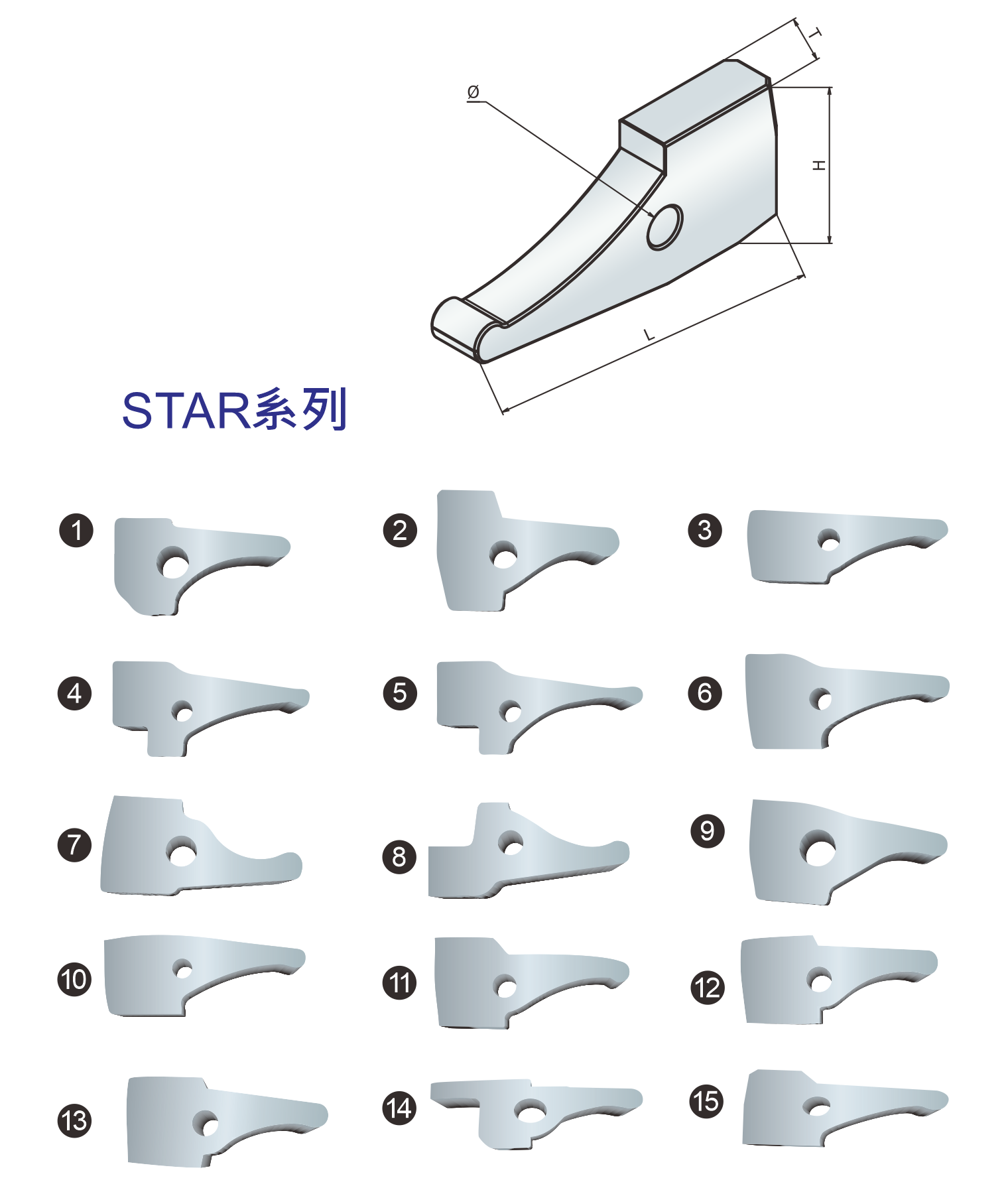

尺寸表
| 機型(主/副軸) | 長度(L) | 高度(H) | 寬度(T) | 孔徑 |
|---|---|---|---|---|
| 1. STAR RNC 副軸開閉爪 |
40 | 23 | 8 | 6 |

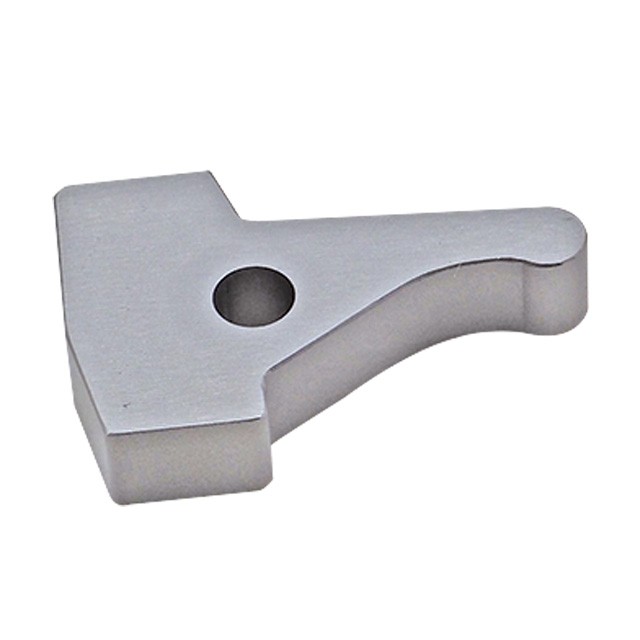

| 2. SB20R-RN/RG 副軸開閉爪 |
39 | 25.5 | 8 | 6 |
| 3. STAR SW7 A 級開閉爪 |
56 | 20 | 8 | 6 |
| 4. STAR(舊) RNC開閉爪 |
67 | 32 | 10 | 6 |
| 5. STAR(新) RNC開閉爪 |
68 | 32 | 10 | 6 |
| 6. SR-20 主軸閉開爪 |
78 | 36 | 12 | 8 |
| 7. SR-20R A 級主軸 |
67 | 31 | 10 | 8 |
| 8. SR-20R A 級副軸 |
57 | 27 | 12 | 8 |
| 9. SR-20 副軸開閉爪 |
50 | 26 | 12 | 8 |
| 10. SR-32主軸 JNC-32主軸 |
69 | 30 | 15 | 8 |
| 11. SV-32J A級 |
80 | 32 | 12 | 8 |
| 12. SR32-J2B A級主軸開閉爪 |
81 | 37 | 14 | 10 |
| 13. STAR32# 斜角A級 |
67.8 | 30.6 | 12 | 8 |
| 14. SR32JN A級 |
67.3 | 30 | 12 | 8 |

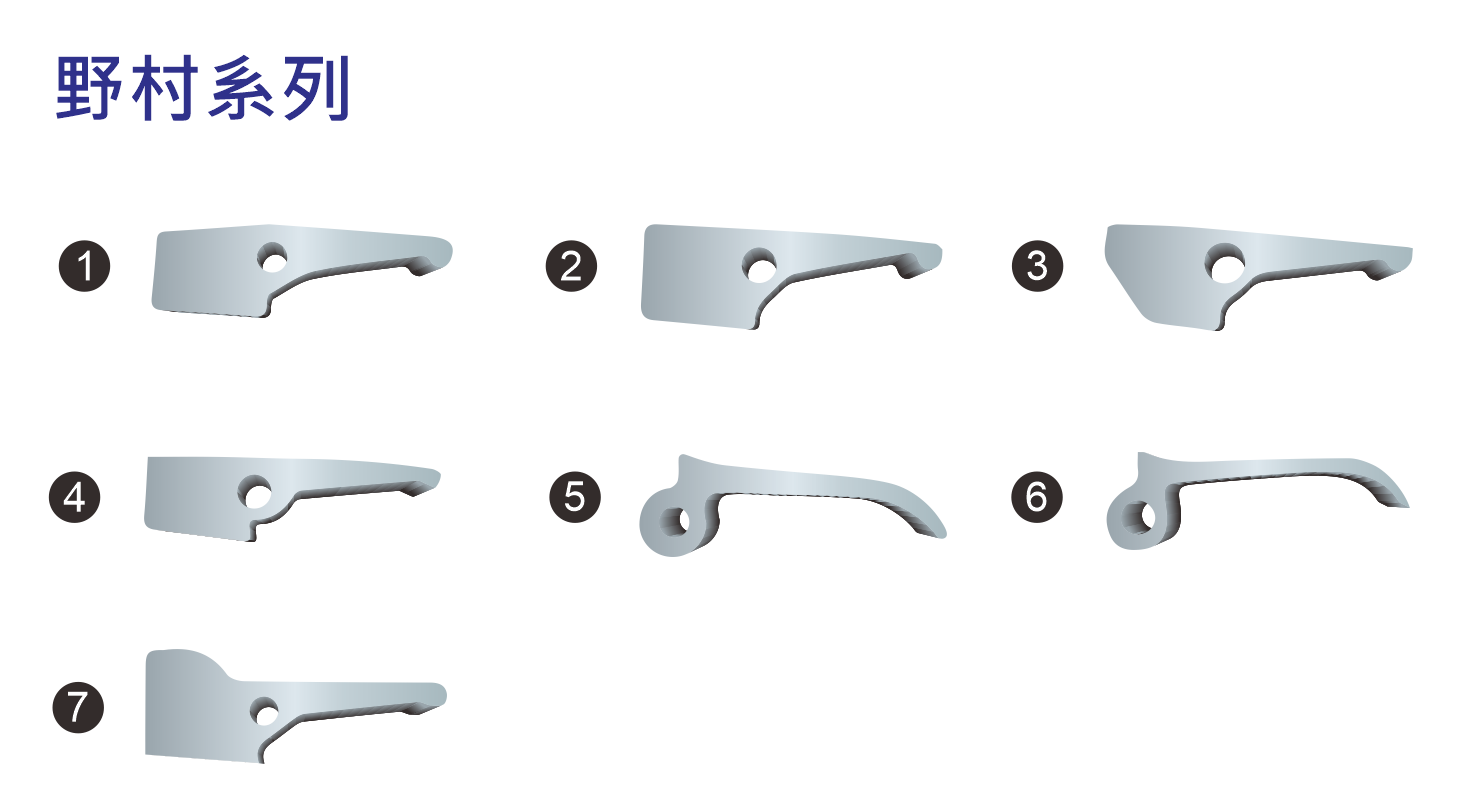

尺寸表
| 機型(主/副軸) | 長度(L) | 高度(H) | 寬度(T) | 孔徑 |
|---|---|---|---|---|
| 1. 野村 8# 開閉爪 |
50 | 16 | 6 | 4 |
| 2. 野村 10#(16B2) 開閉爪 |
50 | 18 | 7 | 4.5 |
| 3. 野村 CNC10SB 開閉爪 |
50 | 17 | 7 | 4.5 |
| 4. 野村 P-16 開閉爪(CAM) |
66 | 19 | 8 | 6 |
| 5. 野村 25# (一組 3 個) |
96 | 27 | 4 | 10 |
| 6. 野村 220V (一組 3 個) |
70 | 23 | 8 | 6 |
| 7. 野村 NN-160 (一組 3 個) |
59 | 23 | 7 | 4.5 |

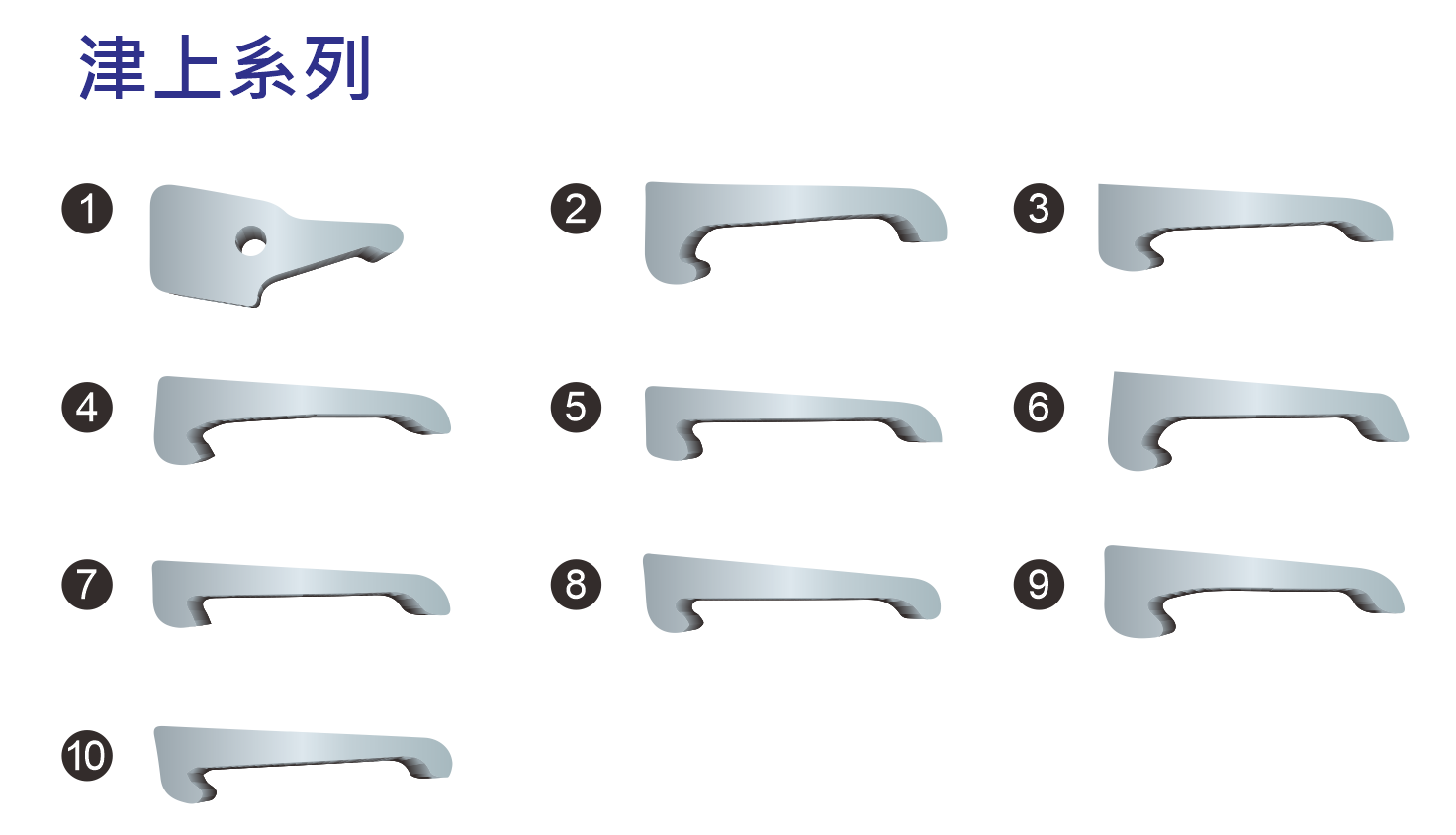

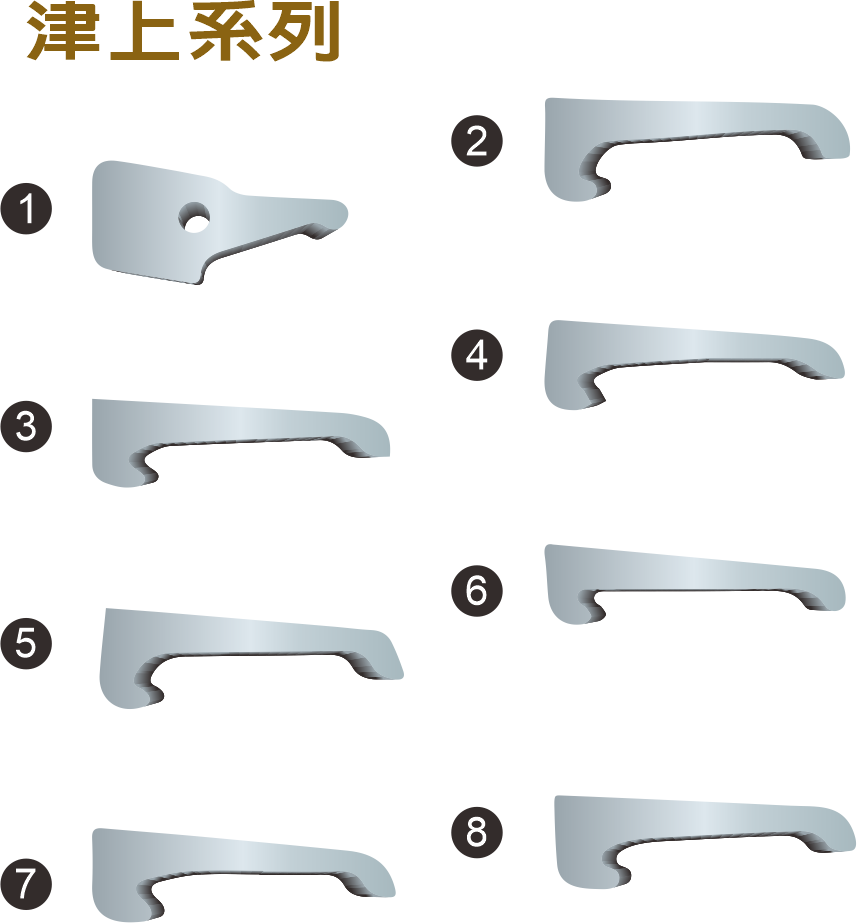

尺寸表
| 機型(主/副軸) | 長度(L) | 高度(H) | 寬度(T) | 孔徑 |
|---|---|---|---|---|
| 1. T7 A 級開閉爪 |
39 | 19 | 4.8 | 5 |
| 2. S206 A 級開閉爪 |
57 | 19 | 12 | -- |
| 3. 津上 BO-12 A 級 |
57 | 17 | 8 | -- |
| 4. 津上 17#(BO-18) A 級 |
57 | 17 | 12 | -- |
| 5. NP-17 背軸開閉爪 |
57 | 17 | 8 | -- |
| 6. 津上 BO20CV A 級 |
57 | 19 | 12 | -- |
| 7. S-20 背軸開閉爪 |
57 | 14 | 8 | -- |
| 8. 津上 20#(BS-20) 斜角 A 級 |
57 | 17 | 12 | -- |
| 9. 津上 BA-26 A 級 |
86 | 22 | 12 | -- |
| 10. 津上 25# | 86 | 22 | 12 | -- |

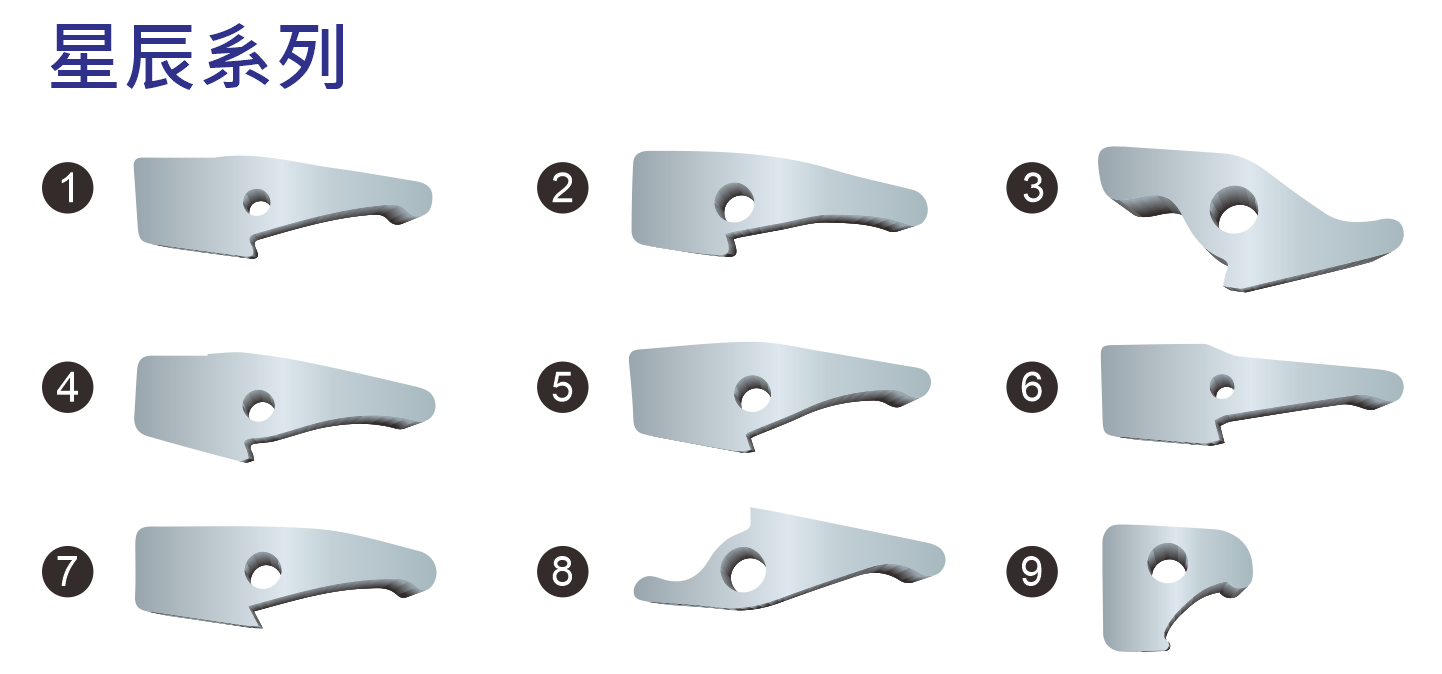

尺寸表
| 機型(主/副軸) | 長度(L) | 高度(H) | 寬度(T) | 孔徑 |
|---|---|---|---|---|
| 1. 星辰 B-12 主軸開閉爪 |
54 | 17 | 6 | 4 |
| 2. 星辰 B-12(舊) 副軸開閉爪 |
36 | 13 | 4 | 4 |
| 3. 星辰 BL-12 主軸開閉爪 |
39 | 23 | 8 | 6 |
| 4. 星辰 B-12 副軸(新型) |
45 | 17 | 6 | 4 |
| 5. 星辰 16# 開閉爪 |
55 | 21 | 8 | 6 |
| 6. 星辰 16# 副軸 |
54 | 18 | 6 | 4 |
| 7. 星辰 20# 25# 32# 開閉爪 |
73 | 25 | 10 | 8 |
| 8. 星辰 BL20# 開閉爪 |
50 | 18 | 8 | 6 |
| 9. 星辰 BL-20 副軸開閉爪 |
25 | 21 | 8 | 6 |

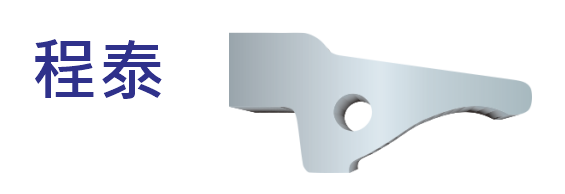

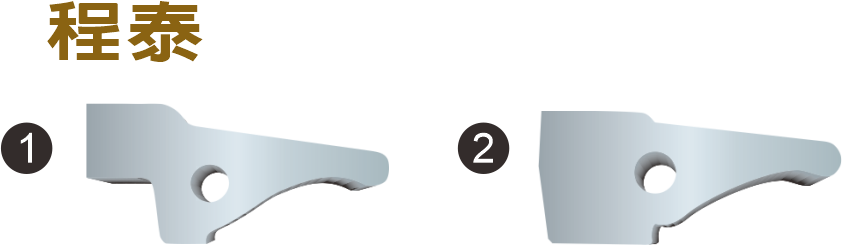

尺寸表
| 機型(主/副軸) | 長度(L) | 高度(H) | 寬度(T) | 孔徑 |
|---|---|---|---|---|
| SW-20 開閉爪 |
68 | 31 | 10 | 8 |
