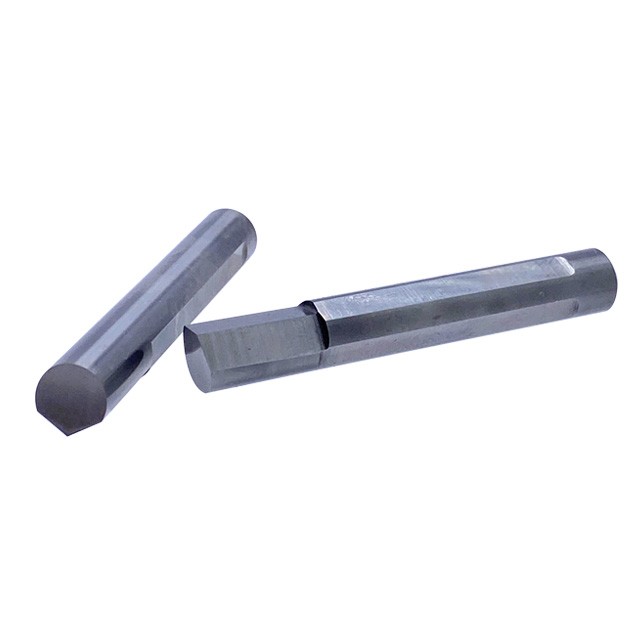

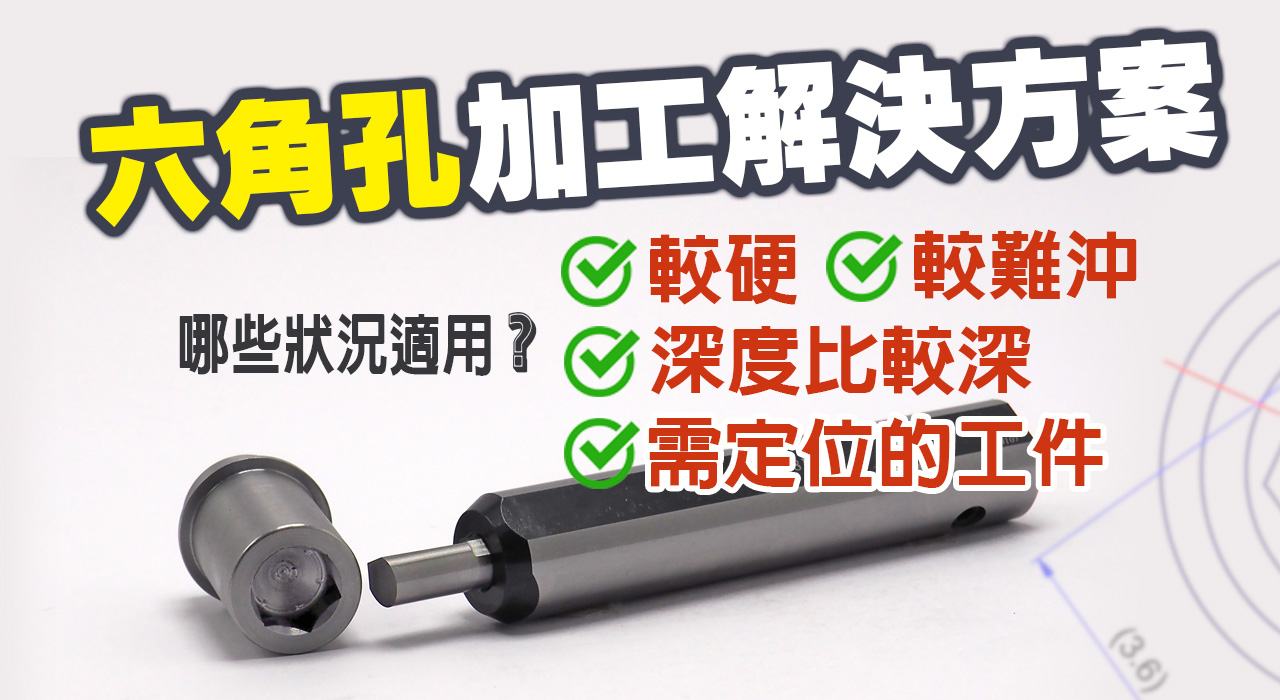

單刃冲頭
特徵說明 : 哪些狀況適用 1.較難沖 2.較硬 3.深度比較深的工件 4.需定位的工件
適用廠牌 : 沖孔刀座/單刃沖頭
- 單刃沖頭
內徑加工用工具-六角孔用
六角孔用特點：
●使用於CNC自動車床進行加工
●使用高強度高硬質鎢鋼材質，可延長刀刃壽命
●鎢鋼沖頭可針對小徑工件加工，減少切削抵抗，經久耐用。
※此為訂製品，如沒您所需要的尺寸，請來電詢問~

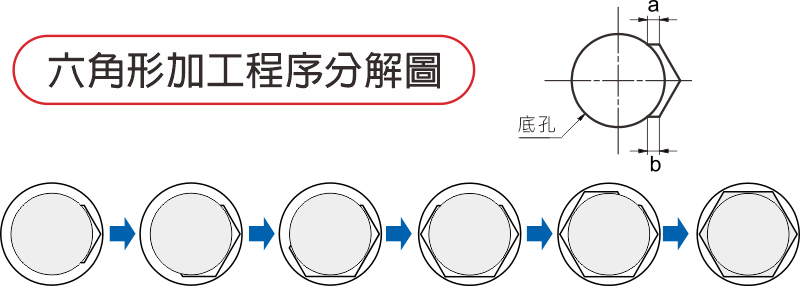

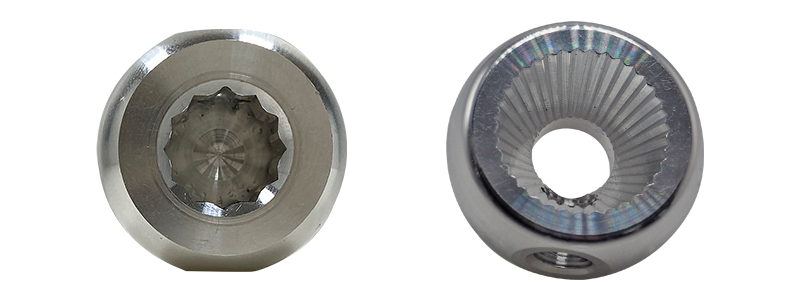

加工成品：

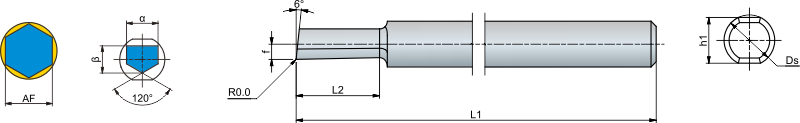

六角孔尺寸表
| 加工基準 對邊 AF(mm) |
加工可能 對邊 AF(mm) |
Ds(mm) | L1(mm) | L2(mm) | h1(mm) | α(mm) | β(mm) | f(mm) |
|---|---|---|---|---|---|---|---|---|
| HEX 1.5 | 1.4-1.9 | Ø 3 | 50 | 3.0 | 1.8 | 1.1 | 0.9 | 0.45 |
| HEX 2.0 | 1.8-2.5 | Ø 3 | 50 | 3.0 | 1.8 | 1.4 | 1.2 | 0.60 |
| HEX 3.0 | 2.3-3.5 | Ø 3 | 50 | 4.0 | 2.8 | 1.9 | 1.5 | 0.75 |
| HEX 4.0 | 3.3-4.5 | Ø 4 | 60 | 5.0 | 3.8 | 2.4 | 2.5 | 1.25 |
| HEX 5.0 | 4.3-6.1 | Ø 5 | 70 | 6.0 | 4.8 | 3.2 | 3.3 | 1.65 |
| HEX 6.0 | 5.3-8.1 | Ø 6 | 80 | 12.0 | 5.6 | 4.2 | 4.0 | 2.00 |
| HEX 8.0 | 7.3-12.1 | Ø 8 | 80 | 16.0 | 7.6 | 6.2 | 4.9 | 2.45 |

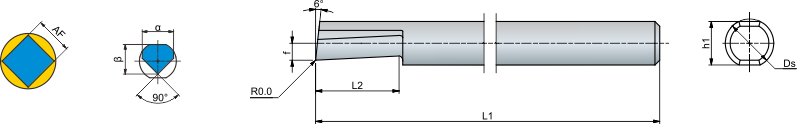

四角孔尺寸表
| 加工基準 對邊 AF(mm) |
加工可能 對邊 AF(mm) |
Ds(mm) | L1(mm) | L2(mm) | h1(mm) | α(mm) | β(mm) | f(mm) |
|---|---|---|---|---|---|---|---|---|
| HEX 2.0 | 2.0-2.3 | Ø 2.0 | 50 | 4.0 | 1.8 | 1.70 | 1.60 | 0.70 |
| HEX 2.5 | 2.3-2.6 | Ø 2.5 | 50 | 4.0 | 2.3 | 1.95 | 1.80 | 0.65 |
| HEX 3.0 | 2.6-3.0 | Ø 3.0 | 50 | 6.0 | 2.8 | 2.20 | 2.05 | 0.65 |
| HEX 3.5 | 2.9-3.7 | Ø 3.5 | 60 | 6.0 | 3.3 | 2.70 | 2.25 | 0.60 |
| HEX 4.0 | 3.7-4.5 | Ø 4.0 | 60 | 8.0 | 3.8 | 3.35 | 3.05 | 1.15 |
| HEX 5.0 | 4.5-5.3 | Ø 5.0 | 70 | 10.0 | 4.8 | 3.90 | 3.95 | 1.55 |
| HEX 6.0 | 5.3-6.5 | Ø 6.0 | 80 | 12.0 | 5.6 | 4.75 | 4.50 | 1.70 |
| HEX 8.0 | 6.5-8.0 | Ø 8.0 | 80 | 16.0 | 7.6 | 5.80 | 5.50 | 1.70 |

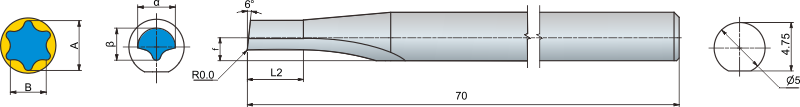

梅花孔尺寸表
| 可應對梅花孔尺寸 |
梅花孔 (6-LOBE) 公制尺寸 |
下孔徑 直徑 (mm) |
尺寸(mm) | |||||
|---|---|---|---|---|---|---|---|---|
| 孔規格 NO. |
公制尺寸(mm) | |||||||
| A | B | L2 | α | β | f | |||
| 6 | 1.75 | 1.27 | T6 | 1.15 | 2.5 | 1.2 | 1.09 | 0.5 |
| -- | -- | -- | T7 | 1.38 | 3.1 | 1.4 | 1.29 | 0.6 |
| 8 | 2.40 | 1.75 | T8 | 1.62 | 3.6 | 1.6 | 1.50 | 0.7 |
| 10 | 2.80 | 2.05 | T10 | 1.92 | 4.1 | 1.8 | 1.70 | 0.8 |
| 15 | 3.35 | 2.40 | T15 | 2.3 | 4.3 | 2.2 | 2.10 | 1.0 |
| 20 | 3.95 | 2.85 | T20 | 2.71 | 4.6 | 2.6 | 2.50 | 1.2 |
| 25 | 4.50 | 3.25 | T25 | 3.13 | 5.0 | 3.0 | 2.90 | 1.4 |
| -- | -- | -- | T27 | 3.52 | 5.5 | 3.4 | 3.30 | 1.6 |
| 30 | 5.60 | 4.05 | T30 | 3.91 | 5.5 | 3.8 | 3.70 | 1.8 |
→→內孔勾刀柄
