浮動鉸刀柄
特徵說明 : 高精度對準孔中心。提高鉸孔的直線度和圓柱度。
適用廠牌 : 浮動鉸刀柄/套筒
- 浮動鉸刀柄
【為什麼需要使用浮動鉸刀柄】
機械零件製造過程中要求高精度、高表面質量的孔加工需求， 但因機床軸承發熱導致主軸同心度偏差，使用浮動絞刀柄能有效減少誤差、 消除機床主軸旋轉的徑向跳動，使鉸刀在整個鉸削加工過程始終與加工孔中心保持一致， 使加工過程平穩，消除鉸孔中產生的孔偏大或者喇叭孔等現象， 並進而提高加工精度及延長鉸刀壽命，同時節省換刀工時，提高生產效率。
●精密鉸孔神器-浮動鉸刀柄，可解決以下問題：
1. 孔的直線行差
2. 鉸刀不耐用
3. 孔的尺寸擴大，尺寸精度達不到要求
4. 孔的中間大，兩頭小，圓柱度達不到要求
5. 內孔表面粗糙度達不到要求
6. 大批生產時無法保證孔徑尺寸的一致性 。
●浮動鉸刀柄的特點：
1.可透過360度浮動讓鉸刀對準下孔徑，避免對不準而造成擴孔或縮孔
2.徑向振幅抑制在5μm以下
3.提高鉸孔光潔度
4.彌補車床公差，提高鉸孔精密度
5.提高鉸孔的直線度和圓柱度
●浮動鉸刀柄可應用加工機械：鑽床、立式加工中心、研磨機。 可夾持工具：鉸刀、滾光刀

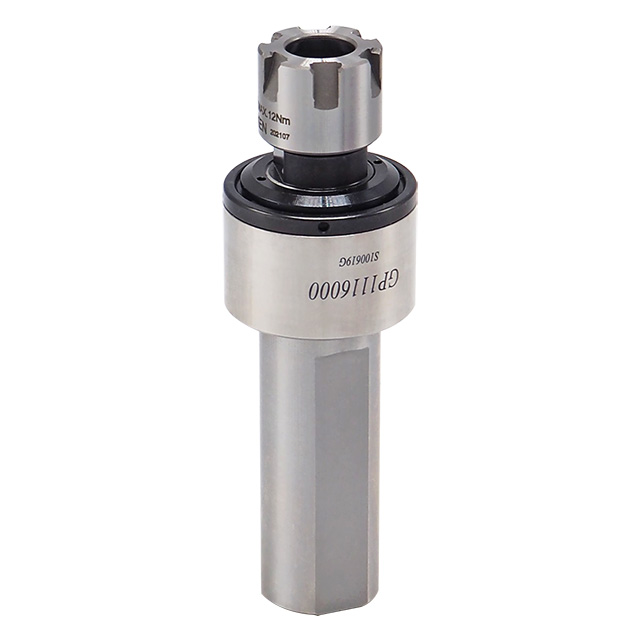

GP1116000
GP2125000
GP612200
GPN112200
尺寸表
| 編號 | A(柄徑) | B | C | 使用筒夾 | L | L1 |
|---|---|---|---|---|---|---|
| GP1116000 | 16 | 25 | 17 | ER-11 | 80 | 42 |
| GP6116000 | 16 | 31.5 | 24 | ER-16 | 91 | 40 |
| GP1117000 | 17 | 25 | 17 | ER-11 | 80 | 42 |
| GP6122000 | 22 | 50 | 24 | ER-16 | 81 | 30 |
| GPN112200 | 22 | 38 | 14.5 | ER-11 | 62.7 | 25 |
| GPN112300 | 23 | 38 | 14.5 | ER-11 | 62.7 | 25 |
| GP2125000 | 25 | 56 | 35 | ER-20 | 104 | 50 |
★【鉸孔成功的8點建議】→→→

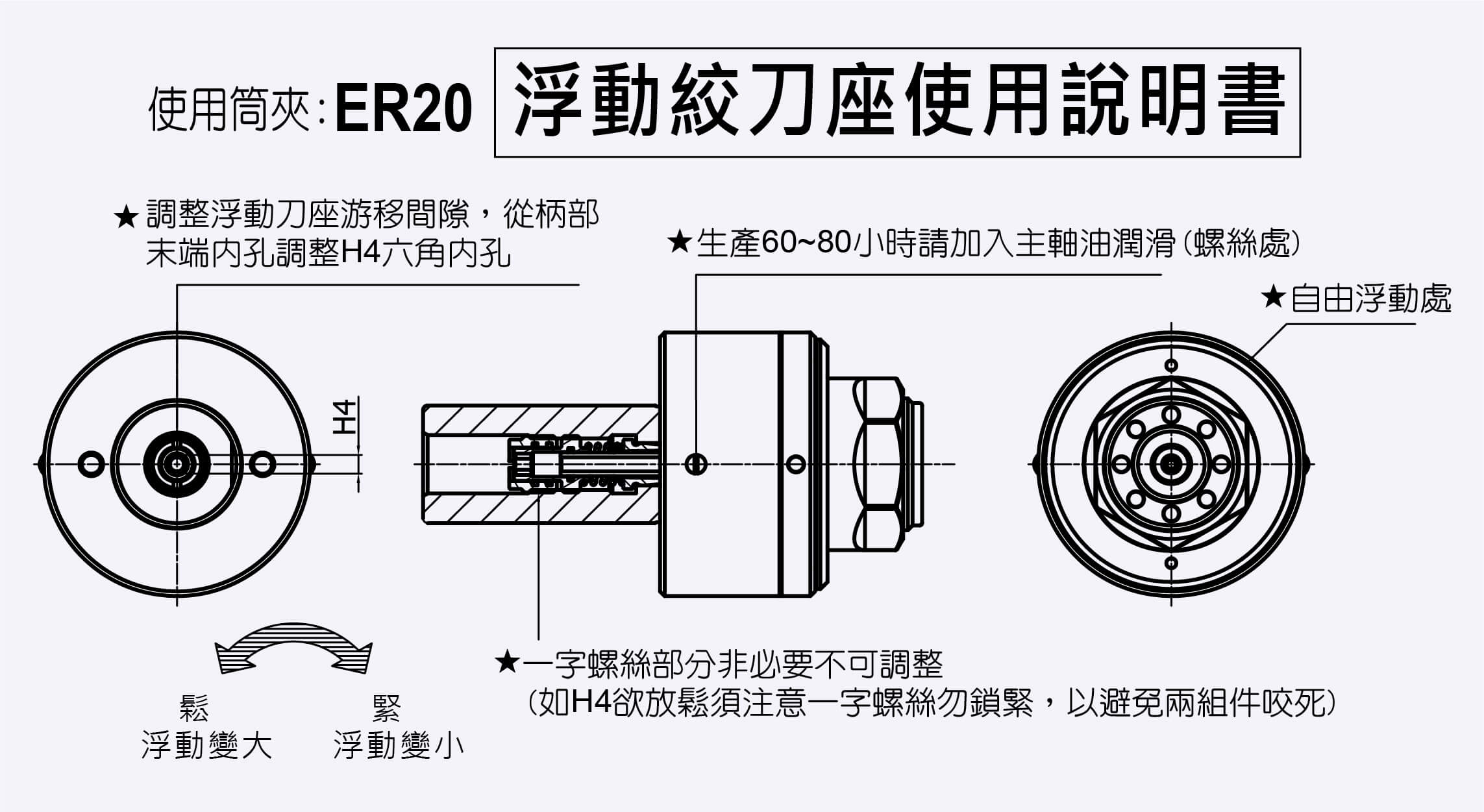

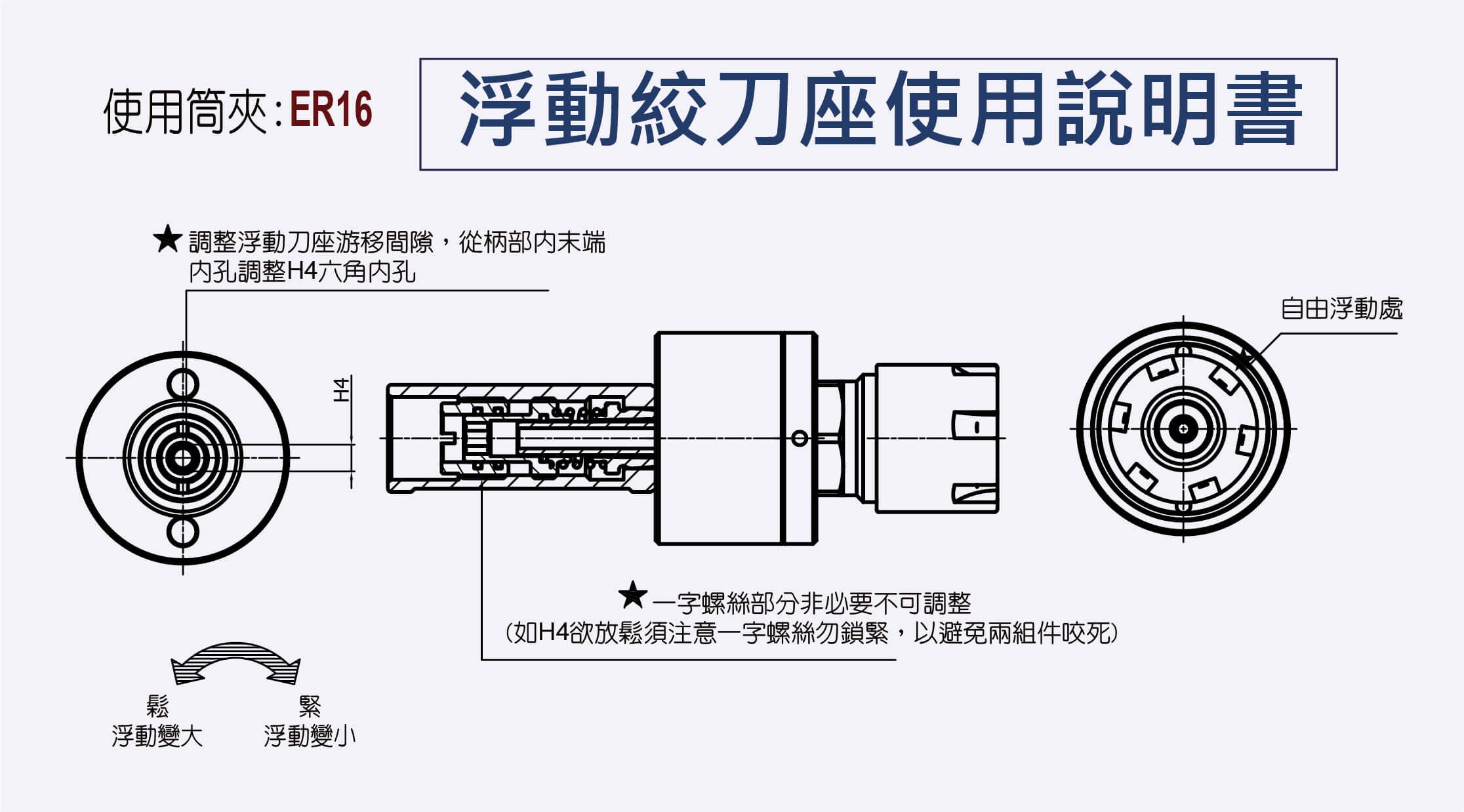

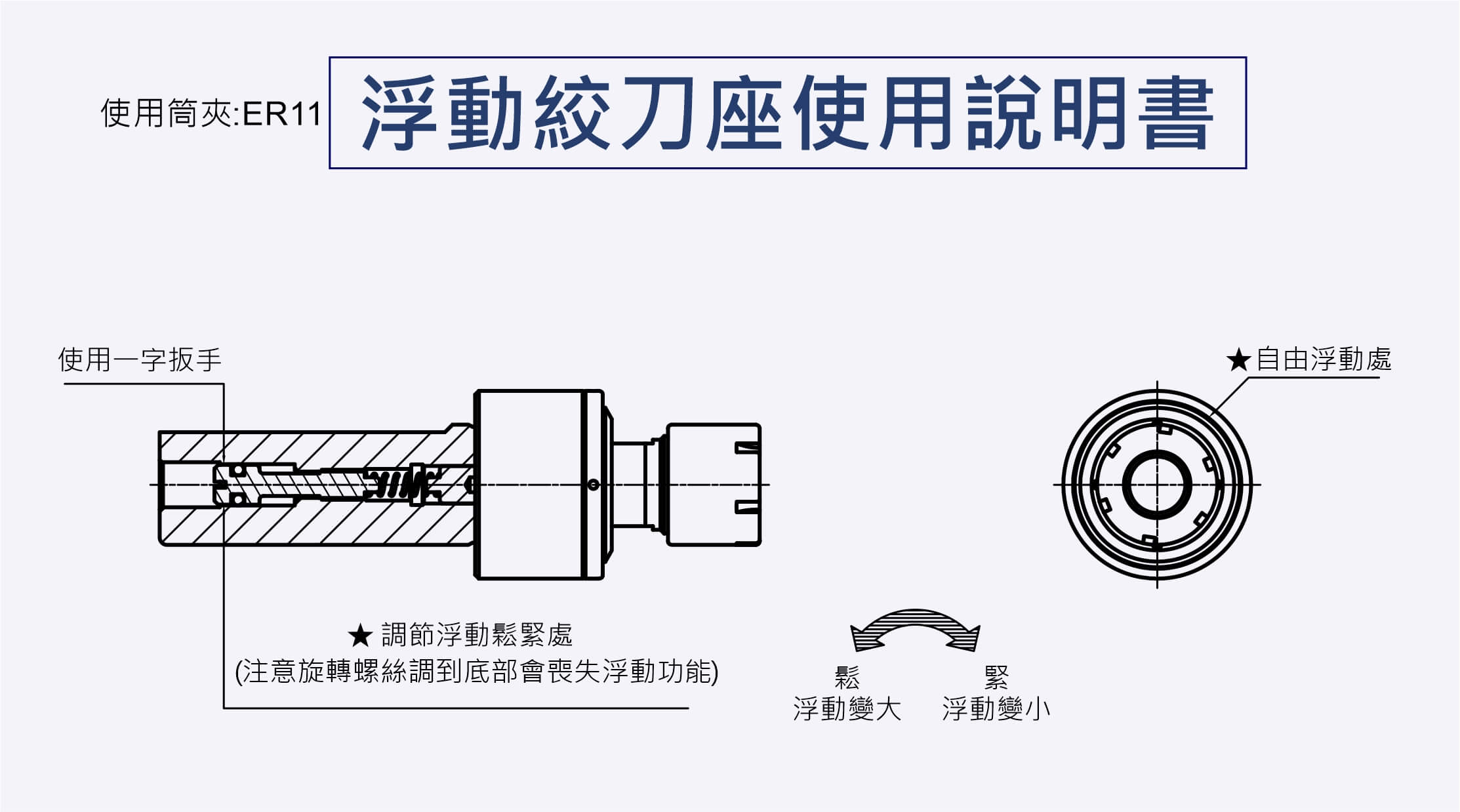

★浮動絞刀柄使用說明影片↓↓↓
